1、產品概述
1.1 產品簡介
電力設備在運行過程中會發出各種聲音，從聲音變化強弱可以判別設備的運行狀態，甚至故障類別。針對此現象公司研發了針對工業場景中電力設備異常聲音監測系統，采用第二代聲吶+后臺處理服務器的硬件架構，在硬件方面，通過在電力設備周圍安裝一定數目的空氣聲吶模塊使系統可以實時采集設備發出的工作噪聲。在軟件方面，第二代聲吶采用嵌入式架構實現聲音信號的采集傳輸，通過串口與服務器連接，服務器端部署一套B/S架構的平臺軟件，以實現對每個聲吶點的監控管理，通過聲學特征提取與比對記錄，可以通過聲音特征判斷設備的工作狀態，當系統監測到現場設備明顯偏離正常工作狀態的背景噪聲時，則會主動預警，在平臺可以查看預警記錄，實現統一管理。
1.2 產品功能
? 實時監測與樣本分析功能
? 聲紋圖譜計算與顯示功能
? 在線監聽功能
? 異常聲音預警功能
? 多種樣本存儲方式：循環滾動存儲、抽取式存儲、手動存儲
? 樣本標注功能
? 特征趨勢分析功能
? 系統配置管理功能（分區管理、設備類型管理、設備管理）
2 產品方案

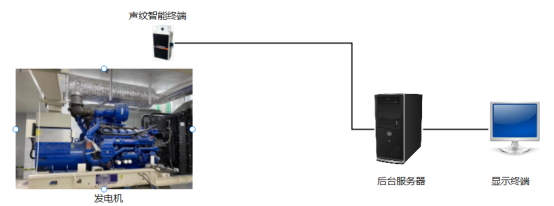

? 聲紋智能終端：集成了聲紋傳感器和采集電路，負責聲音獲取，并轉碼后上傳到服務器。該設備安裝在柴油發動機的外殼罩上，采用磁吸的方式進行。
? 服務器：負責接收聲紋終端數據，并對數據進行管理。

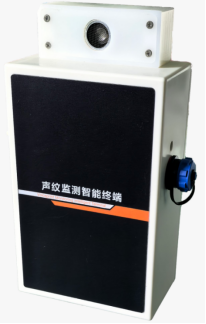

3 HXDL-SW01聲紋監測裝置硬件介紹
3.1 外觀尺寸
長：150mm，寬：90mm，厚度：50mm
3.2 性能指標
序號 | 名稱 | 參數 |
1 | 傳感器類型 | MEMS聲音傳感器 |
2 | 信噪比 | 65dB |
3 | 頻率響應 | 20Hz~80kHz |
4 | 靈敏度 | -38dBV/Pa |
5 | 指向性 | 全向 |
6 | 采樣頻率 | 48kHz/125kHz |
7 | 供電范圍 | DC12~24V |
8 | 數據接口 | RS485 |
9 | 設備功耗 | ≤5W |
10 | 過壓保護 | 支持 |
11 | 過流保護 | 支持 |
12 | 防反接 | 支持 |
13 | 安裝方式 | 磁吸 |
4 聲紋監測軟件介紹
4.1 系統功能

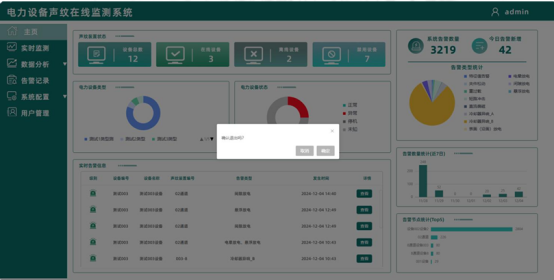

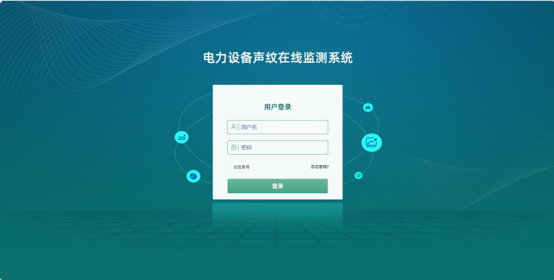

4.1.1 系統登錄
系統所有功能需用戶登錄后方可正常使用。
4.1.2 功能切換
電力設備聲紋在線監測系統總共包含主頁、實時監測、數據分析、告警記錄、系統配置、 用戶管理共6個模塊，點擊相應的標簽，可以切換到對應頁面。
4.1.3 系統退出
若需要退出當前用戶登錄，在系統右上角有當前登錄用戶的用戶名，鼠標點擊用戶名，即 可彈出退出登錄彈框，點擊確定，即可退出該系統。
4.2 主界面

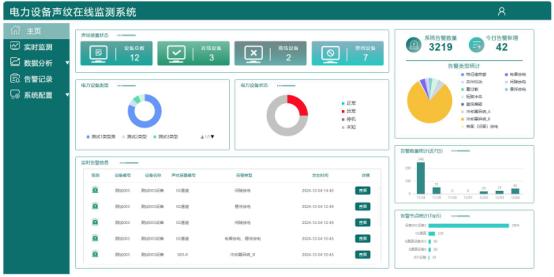

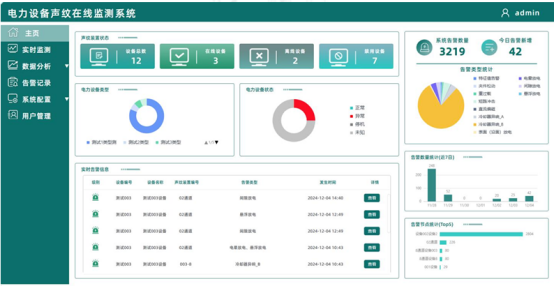

用戶登錄后默認進入主頁。主頁分為 7 個板塊，分別為：聲紋裝置狀態、電力設備類型、 電力設備狀態、告警總量類型統計、告警數量統計（近 7 日）、告警節點統計（top5）、實 時告警信息。系統主頁如下：
4.2.1 聲紋裝置狀態
統計顯示當前系統聲紋裝置狀態及數量，聲紋裝置啟用、禁用可在聲紋裝置管理中配置。
4.2.2 電力設備類型

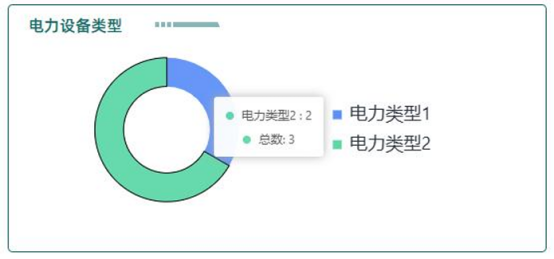

統計當前系統中電力設備的類型及各類型設備數量，并以環形圖展示。鼠標懸浮環形圖可查看詳細信息。
4.2.3 電力設備狀態

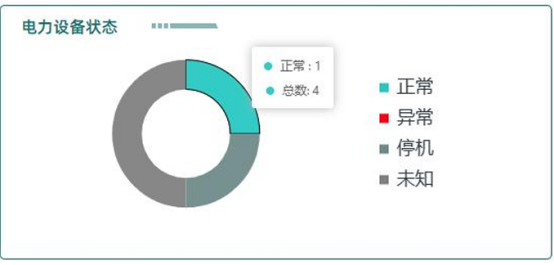

統計當前系統中電力設備的健康及運行狀態信息和數量，并以環形圖展示。鼠標懸浮環形 圖可查看詳細信息。
電力設備狀態分為：正常運行中、異常運行中、停機、未知。
正常運行中：電力設備運行中，且運行狀態良好；
異常運行中：電力設備運行中，且運行狀態異常，存在告警信息
停機：電力設備未運行；
未知：聲紋裝置離線或禁用，電力設備未處于聲紋監測；
4.2.4 告警總量類型統計

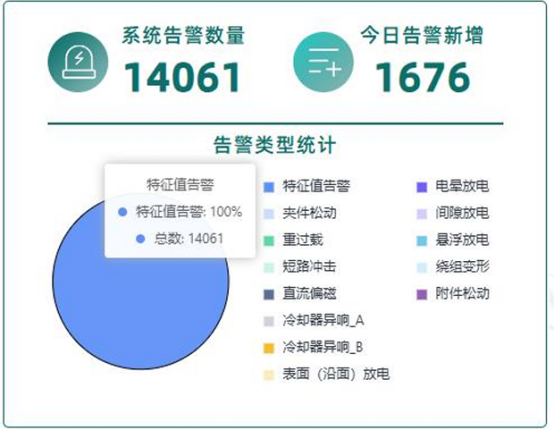

統計當前系統中告警總數、今日新增告警數及各類異常的占比，并以餅狀圖展示。鼠標懸 浮餅狀圖可查看詳細信息。
4.2.5 告警數量統計（近 7 日）

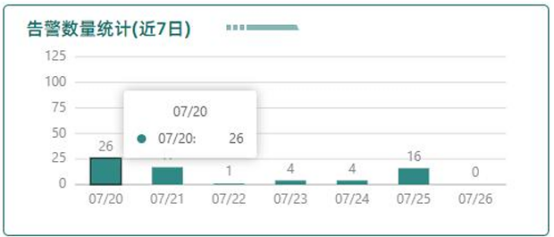

統計最近7天的告警數量，并以柱狀圖展示。鼠標懸浮柱狀圖可查看詳細信息。
4.2.6 告警節點統計（top5）

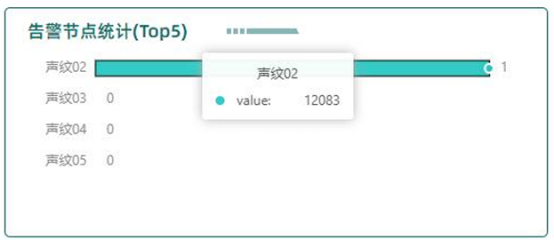

統計告警最多的5個聲紋裝置告警數量，并以柱狀圖展示。鼠標懸浮柱狀圖可查看詳細信息。

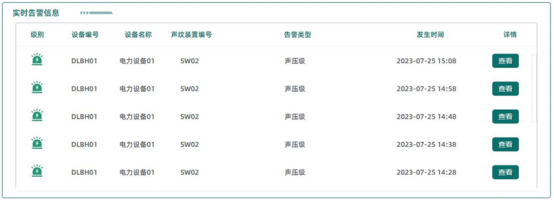

4.2.7 實時告警信息

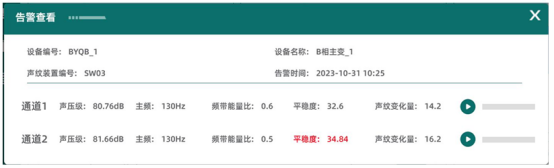

展示最新的10條告警數量，并可查看告警詳細信息，回放告警音頻（告警事件發生前10S 和告警事件發生后20S音頻）。
標紅內容為告警時過閾值的聲音特征值。
4.3 實時監測

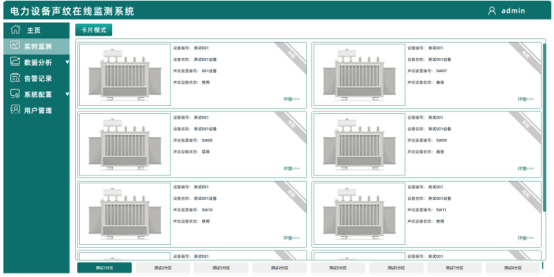

以卡片形式展示各分區下聲紋裝置實時監測詳情信息。
4.3.1 卡片詳情
卡片中包含電力設備圖片、名稱、編號，運行狀態，聲紋裝置編號、狀態、各通道監測狀態等信息。
4.3.2 聲紋裝置詳情
展示聲紋裝置各通道詳細數據，可進行通道切換查看特征值、特征趨勢圖、設備狀態信息、 聲紋圖譜。
? 通道切換：點擊對應通道按按鈕即可訪問該通道詳情（禁用通道不可選）；
? 特征值查看：查看每秒特征值信息；聲傳感器特征值包括聲壓級（A/C/Z計權）、主頻、 聲音平穩度、頻帶能量比、聲紋變化量；振動傳感器特征值包括峰峰值、基頻幅度、峰值 頻率、振動位移峰值、振動速度有效值、奇偶次諧波比、高頻信號占比、頻譜復雜度；

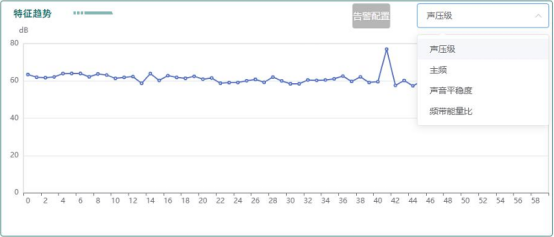

? 特征趨勢圖：實時繪制當前60秒特征趨勢圖，每秒刷新，可下拉切換聲音特征；

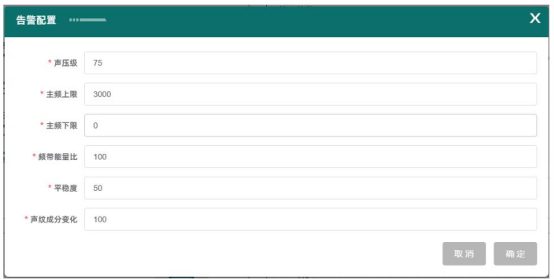

? 告警配置：特征信息閾值修改；
? 設備狀態查看：展示電力設備、聲紋裝置監測信息，并可進行在線監聽、歷史告警查看、 通道錄音、通道傳感器靈敏度配置；

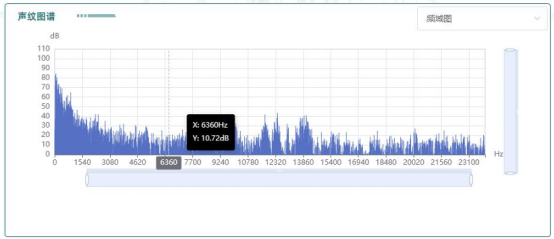

? 頻域圖查看：展示每秒時域圖信息，
4.4 系統配置
系統配置包含電力設備管理、聲紋裝置管理、系統參數管理3個模塊。
4.4.1 電力設備管理

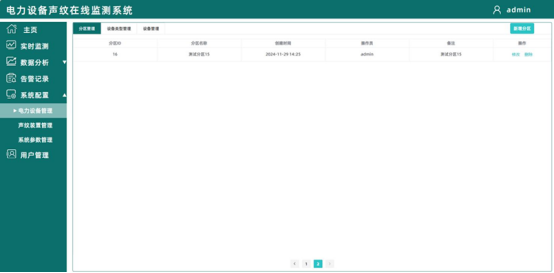

電力管理主要用于管理電力設備信息，分為分區管理、設備類型管理、設備管理3個頁面。
? 分區管理：用于分區的新增、修改、刪除，內容包括分區名稱、備注；
? 設備類型管理：用于電力設備類型的新增、修改、刪除，內容包括設備類型名稱、備注；
? 分區管理：用于分區的新增、修改、刪除，內容包括分區名稱、備注；

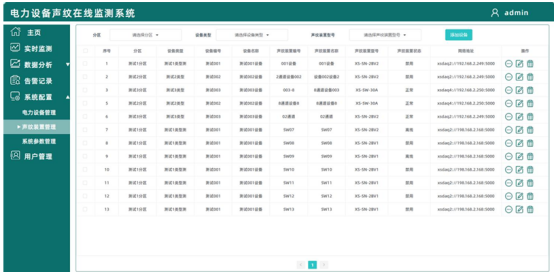

4.4.2 聲紋裝置管理
聲紋裝置管理頁面用于管理聲紋裝置信息，內容包括聲紋裝置的新增、修改、刪除等基本 功能。
4.4.3 系統參數管理

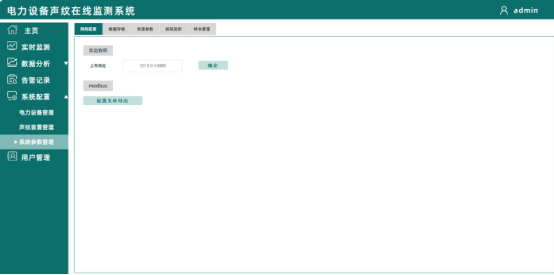

系統參數管理主要用于管理系統的配置信息，分為網絡配置、數據存儲、告警參數、標簽類別4個頁面。
4.5 用戶管理

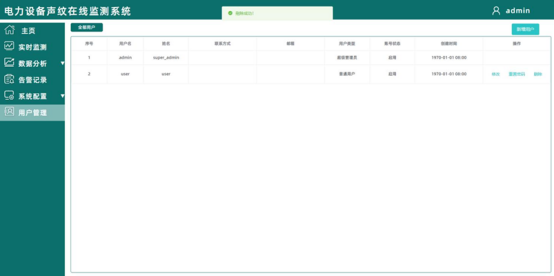

管理員權限可見，用于系統用戶的管理，包括新增用戶、修改用戶信息、修改密碼、刪除用戶；
