當高壓開關柜及其內部高壓設備（如PT、CT、母排、電纜接頭等）因絕緣故障而產生局部放電(局放)的過程中，往往伴隨有電磁波、脈沖電流、超聲波、光、臭氧、熱等物理或化學現象的產生，利用這些現象可以實現對開關柜局部放電情況的監測。目前，現有的開關柜局部放電監測方法有特高頻法、超聲波法、TEV法、化學檢測法等。

山東華信電力設備有限公司自主研發的開關柜局部放電在線監測系統采用特高頻法，此種非接觸式局部放電監測方法，依據“場”原理，通過UHF局放傳感器接收局部放電過程中輻射的特高頻電磁波，以其作為主要檢測指標，并配合噪聲傳感器從而實現對開關柜局部放電情況的在線監測。

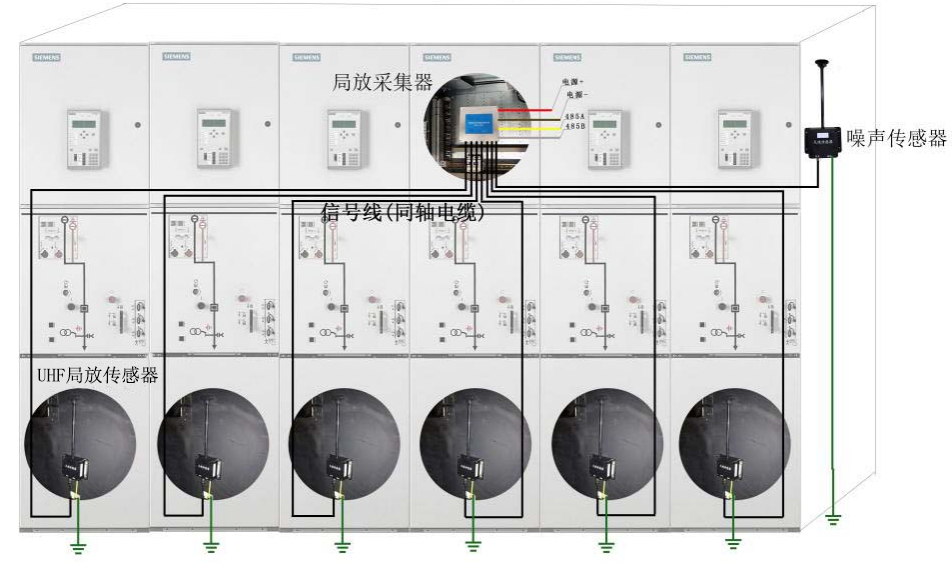

開關柜局部放電在線監測系統的應用方式為：一臺局部放電監測裝置（局放采集器）最多可監測8面開關柜。根據不同用戶及現場需求，我司專門研制了多種開關柜局放監測技術及實現方案，典型的系統結構如下圖。

? 本系統適用于10kV及以上電壓等級開關柜及其內部高壓設備的局部放電在線監測，能實時顯示各個監測點局部放電幅值、頻次、放電總能量，確定放電點相對位置，必要時給出報警，及時發現開關柜的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據。

? 本系統最小測量放電幅值：2pC，放電脈沖的時間分辨率為10μs，相位分辨率為0.18°。

? 信號處理功能：傳感器感應到的放電信號，經降噪處理后，由局部放電監測裝置進行信號采集處理，再通過485總線通信方式將數據上傳至上位機。

? 遠程測量功能：各監測單元安裝于開關柜儀表室，可通過監控主機中監測軟件實時監測各測點的放電信息。

? 實時數據顯示及查詢功能：監測軟件界面上可顯示多個測量通道的實時數據，并能查看相關歷史數據等信息。

? 譜圖顯示功能：監測軟件可以顯示PRPS、PRPD放電譜圖，局放譜圖可以進行設置，如相位疊加，方便用戶對數據的診斷。

? 良好的抗干擾功能：本系統具有硬件和軟件濾波，大幅度降低背景噪聲影響。

? 報警功能：本系統具備實時報警功能及報警查詢功能。

? 平臺對接功能：如有需要，本系統可實現與其他平臺對接功能。

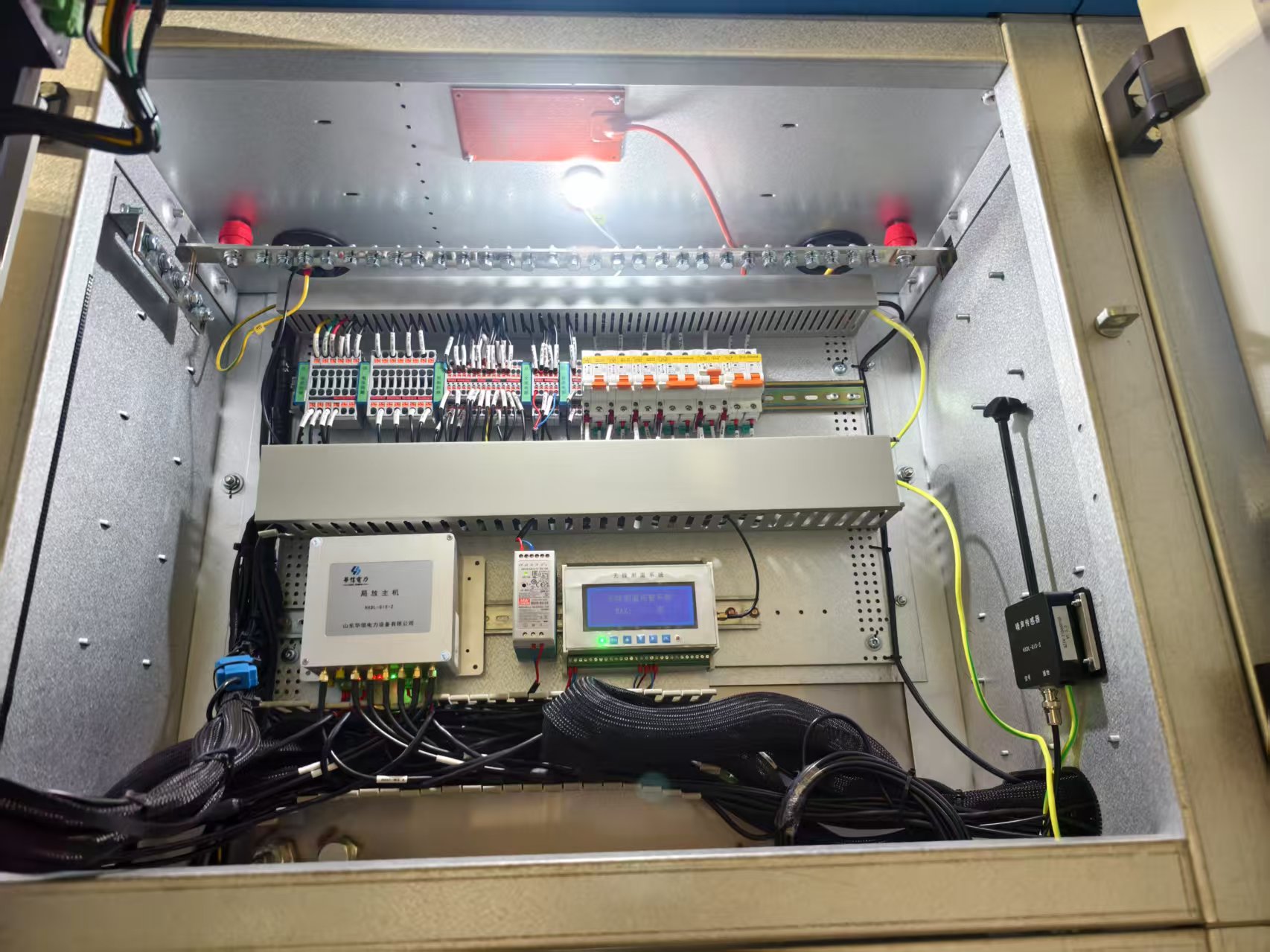

本次項目施工區域：高壓配電室、中控室，施工內容：2個噪聲傳感12個特高頻局放傳感器及2臺主機安裝調試
